КрАЗ-255
ОлегМДата: Воскресенье, 24.01.2010, 17:46 | Сообщение # 61
Рядовой
Группа: Пользователи
Сообщений: 2
Статус: Offline
Quote (bukanpet)
Вот такой кунг попался.

Я такой кунг и на ЗиЛ-131 видел.

А хотелось бы такой.
Прикрепления: 2858458.jpg(184Kb) · 9482397.jpg(176Kb)

borodinДата: Вторник, 26.01.2010, 16:38 | Сообщение # 62
Сержант
Группа: Проверенные
Сообщений: 12
Статус: Offline
Прошу не ругать меня сильно.По мало зависящим от меня обстоятельствам
сесть за комп я смог только сегодня.

Напомню,разговор шёл о бумажной модели Ренова
Вот здесь история сборки.
Модель для своего материала просто великолепна!О некрологе не может быть и речи!
Я предлагаю посмотреть на не с позиции "Модель как прототип,или возможно ли прямое копирование?"

Двигатель вписывается в размеры,Идеталировка отличная.Интерьер я бы тоже не трогал.
Посмотрим на чертеж.На рисунке "Ренова" и фрагмент чертежа В.Дмитриева из МХ 3-2008.

Размеры базы и колеи говорят сами за себя.При этом от бампера до задней стенки кабины
размер совпадает.Бампер должен стоять примерно по середине лонжерона.Сам лонжерон
не верной формы,но об этом ниже.Синим цветом я выделил линии капота и крыши,которые
смотрятся слишком плоскими.В МХ крыша высоковата.А вот крылья похожи.
Красным Выделены детали,на себя не похожие.
1.Буксирное устройство.На обоих чертежах не так.

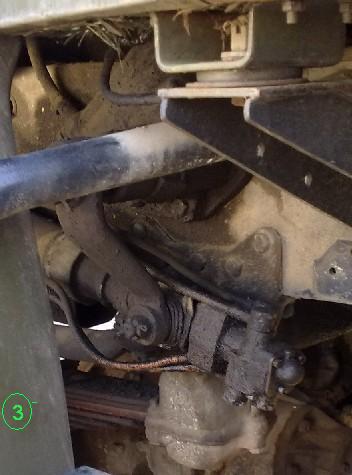

2.3.Кронштейны подвески.Они другие.На МХ от 214го.(ошибка перекочевала из РЭ)
4.Раздаточная коробка прилично смещена вперед,потому что...
5.Кронштейн её крепления должен быть примерно по центру ящика.
6.Кронштейн подвески (та часть,что на раме) в два раза выше,чем надо.
7.Кронштейн (труба), поддерживающий крыло, на раме дожен крепится дальше
назад,а не стоять перпендикулярно,потому что здесь могли бы быть гидроусилитель
и рулевое(выделенозелёным).

Ещё хоху показать пару картинок из инструкции по сборке.

Поперечина рамы от 214го.Сама рама в передней части имеет,э-э-э,вырезы по
углам лонжерона.Боковые стенки буксирного устройства более длинные.

Передний мост.Кроштейны подвески на фото.Верхнее-ранний,нижнее-поздний.
Крепление амортизатора видно на схеме и на фото.

На этом заканчиваю.Повтоюсь.КрАЗ-255Б от "Ренова"-отличная модель в соём классе.
Хвала и уважение мастеру!А пойдет ли она нам как донор,как говорится,каждый
решит сам. smile

P.S.Все фото bukanpet/.Больое ему спасибо!

Прикрепления: 5523977.jpg(86Kb) · 4809603.jpg(24Kb) · 0178981.jpg(43Kb) · 3321598.jpg(74Kb) · 0055235.jpg(96Kb)

bukanpetДата: Вторник, 26.01.2010, 23:10 | Сообщение # 63
Майор
Группа: Проверенные
Сообщений: 80
Статус: Offline
Дима! Огромное спасибо за краткий обзор по "Ренове".

На rc-forumе тов. Алексей Тюмин дал следубщие размеры деревянной кабины КрАЗа

Quote (Алексей Тюмин с rc-forum)
Ширина кабины: по моторному щиту 1670, по передним стойкам дверей 1850, по задним стойкам дверей 2030.

JKUBДата: Вторник, 26.01.2010, 23:38 | Сообщение # 64
Сержант
Группа: Пользователи
Сообщений: 31
Статус: Offline
Огромное спасибо.Теперь нужно подумать.

bukanpetДата: Пятница, 12.02.2010, 15:50 | Сообщение # 65
Майор
Группа: Проверенные
Сообщений: 80
Статус: Offline
borodin, Дима, вот тут: http://avtobazar.ua/kraz-255-ks-3575a-1-dnepropetrovsk-1-299180-1.html немного не плохих фоток по КрАЗ-255 КС 3575А 1

http://s.autocentre.ua/ab/img/photos/2009/12/31/foto076.jpg

Сообщение отредактировал bukanpet - Пятница, 12.02.2010, 15:52

bukanpetДата: Пятница, 12.02.2010, 16:32 | Сообщение # 66
Майор
Группа: Проверенные
Сообщений: 80
Статус: Offline
biggrin Улыбнуло
Для любителей авиации и одновременно наземной техники в 72-м можно сделать вот такую модельку совместив, некоторые детали Ан-2 от "Трубача" (Моделиста) и КрАЗ-255Б от "E-Class". Фотка найдена на просторах инета.
Прикрепления: 2169746.jpg(46Kb)

ЮРИКДата: Пятница, 12.02.2010, 23:42 | Сообщение # 67
Лейтенант
Группа: Проверенные
Сообщений: 10
Статус: Offline
Тут я смотрю не плохая компашка любителей КРАЗа собирается

JKUBДата: Пятница, 12.02.2010, 23:56 | Сообщение # 68
Сержант
Группа: Пользователи
Сообщений: 31
Статус: Offline
Чем нас больше тем лучше.Может и в нашу сторону посмотрит armory-rus и что-нибудь и нам перепадет.

Сообщение отредактировал JKUB - Суббота, 13.02.2010, 00:17

ЮРИКДата: Суббота, 13.02.2010, 00:07 | Сообщение # 69
Лейтенант
Группа: Проверенные
Сообщений: 10
Статус: Offline
Будем надеяться.Ты где пропал

JKUBДата: Суббота, 13.02.2010, 00:15 | Сообщение # 70
Сержант
Группа: Пользователи
Сообщений: 31
Статус: Offline
Да я и не пропадал.У меня комп. навернулся.Кое как реанимировали.Я уж думал с моделизмом прощаться.Ан,нет всё обошлось.Я снова в строю.

ЮРИКДата: Суббота, 13.02.2010, 00:26 | Сообщение # 71
Лейтенант
Группа: Проверенные
Сообщений: 10
Статус: Offline
Ты же только системник менял.Моделизм это пожизненный диагноз а ты прощаться ,собирали и без компьютера а тут разбаловались.Хотя сам как посмотрел в комп у человека на модели сразу решил купить

JKUBДата: Суббота, 13.02.2010, 00:49 | Сообщение # 72
Сержант
Группа: Пользователи
Сообщений: 31
Статус: Offline
Просто многое хранится в компе.Думал всё прощай инфа. но всё восстановили.

ЮРИКДата: Вторник, 16.02.2010, 12:59 | Сообщение # 73
Лейтенант
Группа: Проверенные
Сообщений: 10
Статус: Offline
Вот еще два валка на КРАЗ 255Б бортовой может кому надо http://www.mhrfweb.extra.hu/joomlaTEL/

bukanpetДата: Вторник, 16.02.2010, 17:43 | Сообщение # 74
Майор
Группа: Проверенные
Сообщений: 80
Статус: Offline
Что-то не хочет показывать. Пишет ошибка 404

ЮРИКДата: Вторник, 16.02.2010, 18:08 | Сообщение # 75
Лейтенант
Группа: Проверенные
Сообщений: 10
Статус: Offline
Не знаю только что открыл это главная страница потом перейди на фото http://www.mhrfweb.extra.hu/joomlaTEL/
